新品上线 | 电动滤光片转轮

在现代光学精密研究中，如何实现光路的精确操控是其中的核心问题之一。滤光片作为筛选特定波长光线的关键元件，其动态切换能力已成为现代光学系统不可或缺的重要功能。传统的手动更换方式（手动滤光片转轮），虽然基础可靠，但是效率低下、操作繁琐、定位精度难以保证，无法满足高速切换和自动化切换需求。为了解决这些痛点，晶萃光学JCOPTIX于近期推出了两种电动滤光片转轮：一体式电动滤光片转轮和高速电动滤光片转轮，旨在满足科研与工业领域中实现动态滤光的高精度需求，可应用于彩色CCD摄影、多通道荧光显微成像、光谱测量等多种需要便捷、快速更换滤光片的场景。

• DOFW系列电动滤光片转轮

  晶萃光学JCOPTIX提供的DOFW-6电动滤光片转轮操作灵活便捷，系统集成度高。转轮设计精巧，采用机电一体化设计，由一个电气外壳和一个用于安装滤光片的转盘构成，转盘内可轻松容纳多达6片直径25.4 mm、最大厚度6.35 mm的光学滤光片或其它光学元件。转轮采用卡环固定元件，可以实现滤光片的稳固安装。转轮内部采用高精度驱动机构，确保每一次滤光片切换都能达到极高的定位精度和出色的重复性。

  转轮上设有A、B两个通光孔，每个端口均设有标准SM1(1.035"-40)内螺纹，用户可直接安装带有SM1外螺纹的各类光学组件，如透镜套筒等。每个端口两侧的外壳上各设有四个4-40螺孔，可兼容30 mm同轴系统，用户可借助同轴接杆快速构建稳固的同轴系统，从而满足复杂的系统集成需求。转轮底部带有两个M6和一个M4的螺纹孔，用户可直接安装于自由空间，简单快捷。

  滤光片转轮顶部集成有功能面板，可大幅简化操作流程。

  • 用户可直接通过顶部机械拨轮直接手动切换至所需滤光片，响应迅速，且无需依赖电脑控制。
  • 转轮顶部设有显示屏，能清晰指示当前所选滤光片位置编号。考虑到实验室的实际使用环境，面板上特别配备有亮度调节旋钮，用户可根据环境光线需要调节亮度，甚至可完全关闭屏幕背光（息屏），减少环境光干扰，特别适合在暗室或光敏实验环境中使用。
  • 面板上还设有A/B通光孔切换拨扭，用户只需轻轻拨动顶部拨钮，即可切换转轮通光孔位置，从而快速适配不同的光路，而无需重新调整整个光路设置。



• DOHW系列高速电动滤光片转轮

  晶萃光学JCOPTIX提供的DOHW-6高速电动滤光片转轮，能实现毫秒级快速切换，适用于多波长荧光成像、高速光谱采样等多种应用场景。在机械接口方面，DOHW系列转轮和DOFW系列转轮一样，同样具有较高的灵活性和兼容性。通光孔两侧同样均设有SM1(1.035"-40)内螺纹；但通光孔一侧的外壳上，其四周设有4个4-40螺纹孔，另一侧则设有直径6 mm的接杆孔，可直接插入标准的6毫米接杆，兼容30 mm同轴系统。此外，外壳侧面一周均匀设有四个间隔90°的M4螺纹孔，用户可以多种角度将转轮稳定固定在光学平台或其它结构中，极大增强了系统集成的灵活度，适应多种光路布局需求。

  转轮结构设计独特，用户可直接打开转轮上盖安装、更换或清洁最多6个直径25 mm或25.4 mm的滤光片。上盖上设计了一个观察窗口，用户借助观察窗口（无需拆卸转轮），即可完成滤光片更换、检查和维护，从而提升了系统整体运行效率。

  为了确保转轮稳定运行，该款电动滤光片转轮需配合晶萃光学JCOPTIX提供的DCP-201控制器使用，从而实现最佳性能。为进一步提高用户选配的便利性，晶萃光学JCOPTIX特提供高速电动滤光片转轮套装DOHW-6K，内包含一台高速电动滤光片转轮DOHW-6及控制器DCP-201，购买后可直接使用。

除了系统集成度高，本地操作方便外，两款转轮均可借助USB Type-C线连接电脑，实现远程控制和实时状态监控。晶萃光学JCOPTIX为其提供了功能强大、界面友好的PC端控制软件，软件不仅能完成基本的滤光片切换和实时状态（如位置等）显示，还可通过队列模式定义复杂的切换顺序、循环次数、间隔时间，功能强大，使用便捷。此外，软件还附带了完整的C/C++和LabVIEW驱动，用户可将转轮集成到现有的LabVIEW等自定义控制系统中，实现复杂的实验流程和定制化操作。转轮还支持通过外部TTL等效电平信号进行输出触发，从而可实现多设备（如相机、激光器）精确同步操作，构建高自动化的实验系统。

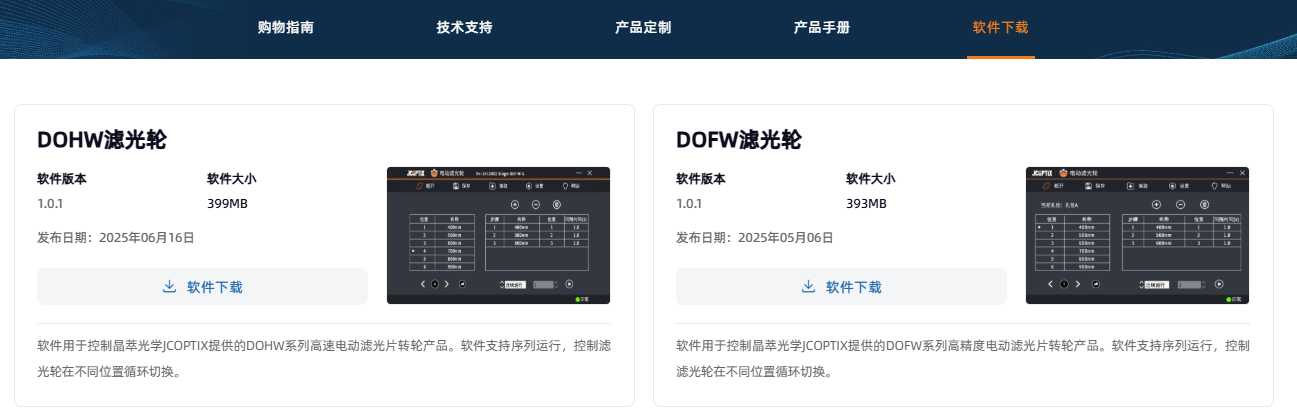

晶萃光学JCOPTIX在软件下载界面提供上述两款电动滤光片转轮的PC端控制软件，用户可下载最新版软件，确保设备始终保持最新的性能。

晶萃光学JCOPTIX提供的电动滤光片转轮系列产品，兼容性强，操作便捷，控制灵活，不仅能做到光路的精准切换，实现动态滤光，还能实现高精度、高速的动态响应，节省操作时间，提升整个光学系统的综合性能表现，为您构建高效、稳定的光学实验系统提供可靠支撑。
